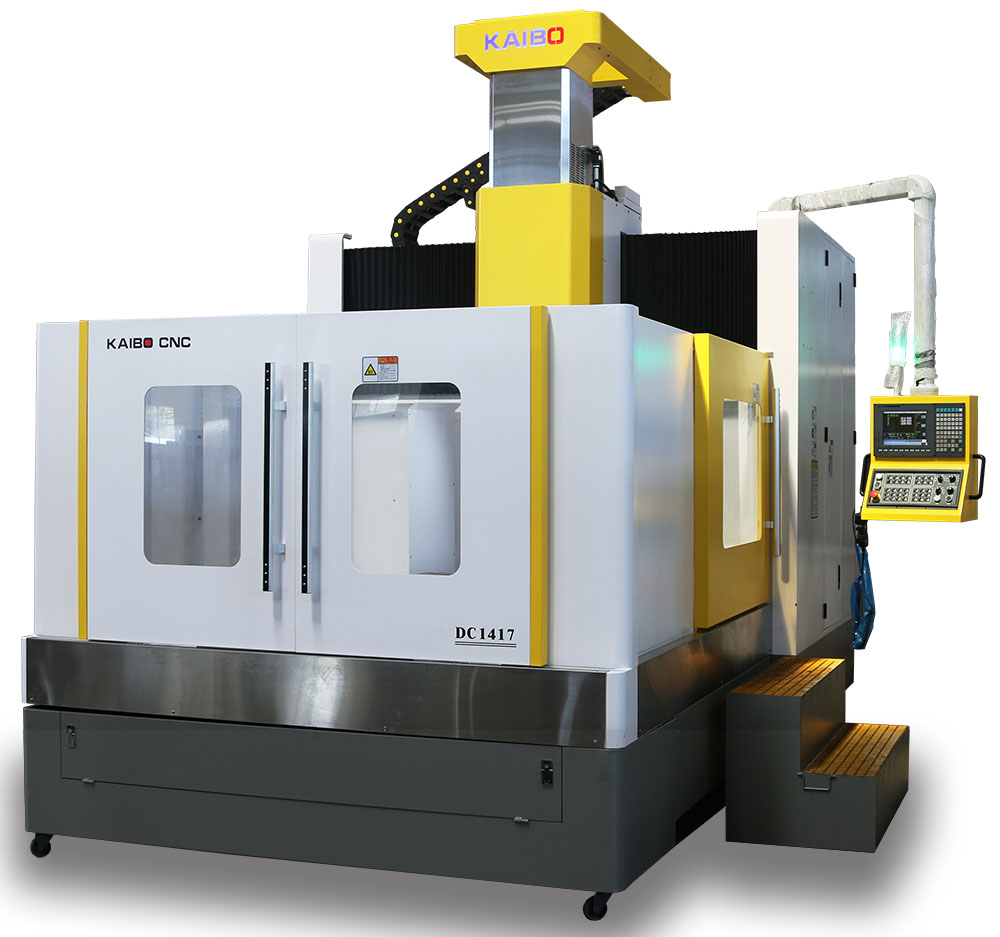

簡要描述：KAIBOCNC-DC1417數控龍門銑是凱博數控專門為大尺寸、高重量的模具設計生產的，該機傳動平穩、剛性高、機身重、行程大，能滿足市場上大部分的模具生產要求。標配BT40機械主軸，也可選配更重切削的BT50主軸。
更新時間：2024-02-20 訪問次數：150KAIBOCNC-DC1417數控龍門銑是凱博數控專門為大尺寸、高重量的模具設計生產的，該機傳動平穩、剛性高、機身重、行程大，能滿足市場上大部分的模具生產要求。標配BT40機械主軸，也可選配更重切削的BT50主軸。
| 規格/機型 Parameter/Model | DC-1417 | |
| 精度 Accuracy |
定位精度 Positioning accuracy |
0.01mm |
| 重復定位精度 Repeat positioning accuracy |
0.005mm | |
| 工作臺 Worktable |
工作臺尺寸 Worktable size |
1400*1700mm |
| T型槽 T-slot size |
7T-18-190mm | |
| 最大工作負重 Max. load |
2000Kg | |
| 加工范圍 Travel |
X/Y/Z軸行程 X/Y/Z axis travel |
1400/1700/700mm |
| 龍門寬度 Gantry width |
1570mm | |
| 橫梁至工作臺面距離 Beam to worktable |
900mm | |
| 主軸鼻端至工作臺面距離 Spindle nose to worktable |
150-650mm | |
| 開門寬度 Door open width |
1460mm | |
| 進給 Feed |
快速進給 G00 Max. feeding speed G00 |
15m/min |
| 切削進給 G01 Max. working speed G01 |
10m/min | |
| X/Y/Z軸電機功率 X/Y/Z axis motor power |
2900w/2900w/2900w | |
| 主軸 Spindle |
主軸功率 Spindle motor power |
11KW |
| 主軸最高轉速 Spindle Max. speed |
12000rpm | |
| 刀具規格 Tool holder |
BT40 | |
| 通用參數 Common |
工作電壓及總?cè)萘?br /> Power supply and total capacity | 3P/380V/50Hz/30KVA |
| 機床重量 Machine weight |
12000Kg | |
| 外形尺寸 Dimension |
4520*2600*2880mm | |
| 主要部件 Main parts |
系統 Controller |
新代 21MA/中國臺灣 Syntec 21MA/Taiwan |
| 交流伺服電機（驅動） AC servo motor(Driver) |
安川/日本 Yaskawa/Japan |
|
| 主軸變頻器 Spindle inverter |
匯川/中國 Inovance/China |
|
| 線軌 Linear guide way |
45 上銀，銀泰/中國臺灣 45 Hiwin,PMI/Taiwan |
|
| 絲杠 Ball screw |
5010 上銀，銀泰/中國臺灣 5010 Hiwin,PMI/Taiwan |
|
| 電子手輪 Electronic hand-wheel |
EHDW-BA5S-1 遠瞻/中國臺灣 EHDW-BA5S-1 Future/Taiwan |
|
| 潤滑系統 Lubrication system |
YET-A2P2 裕祥精機/中國臺灣 YET-A2P2 ISHAN/Taiwan |
|
| 油冷機 Oil Coolant Chiller |
帕森托爾/中國 Parsonthor/China |
|
| 空調 Air conditioner |
EA-6AP 帕森托爾/中國 EA-6AP Parsonthor/China |
|
| 氣動系統 Pneumatic system |
AirTAC/中國臺灣 AirTAC/Taiwan |
|
| 排屑器 Chip conveyor |
內置螺旋排屑 Inside screw-type |
|
| 水箱容積 Water tank capacity |
336L | |
